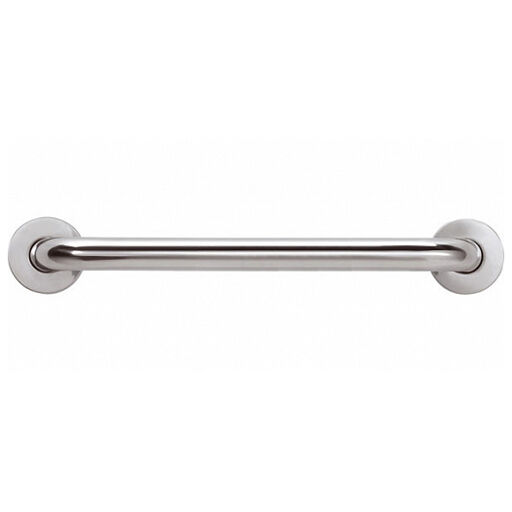

Gerader Handlauf für Behinderte 400 mm Edelstahl glänzend
- Beurteilung hinzufügen:
- Code: S32UP4SNP
- Hersteller: Faneco
- Hersteller-Code: 5901764294795
-
Anhänge
Ansehen Beschreibung Herunterladen S32UP4-SN-P-2D.dwg (365.0 KB)
CAD-Zeichnung 2D_S32UP4 SN P S32UP4-SN-P-3D.dwg (370.5 KB)
CAD-Zeichnung 3D_S32UP4 SN P
Technische Daten
- Material Edelstahl AISI 304
- Oberfläche Glanz
- Handlauflänge 400 mm
- Gesamtmaße Höhe 75 mm, Länge 475 mm, Tiefe 102 mm
- Abstand von der Wand 86 mm
- Rohrdurchmesser Ø 32
- Halterdurchmesser Ø 75
- Abdeckrosetten-Durchmesser Ø 76
- Stahlstärke 0,5 mm (Rosette), 1,5 mm (Rohr), 3 mm (Halter)
- Biegewinkel des Rohrs 90°
- Verbindungstyp der Stahlelemente TIG-Schweißen
- Montageposition Vertikal oder horizontal
- Maximale Belastung 120 kg
- Befestigung 6-Schrauben, Wandmontage
- Durchmesser der Befestigungslöcher Ø 6,5
- Schrauben 6 Edelstahlschrauben (5 mm x 60 mm)
- Dübel 6 Nylon-Dübel (8 mm x 50 mm)
- Kartonmaße 1 Stk. - Höhe 90 mm, Breite 490 mm, Tiefe 125 mm
- Gewicht des Handlaufs 0,8 kg
- Gewicht des Kartons 1 Stk. 1 kg
- Garantie 2 Jahre "door-to-door"
